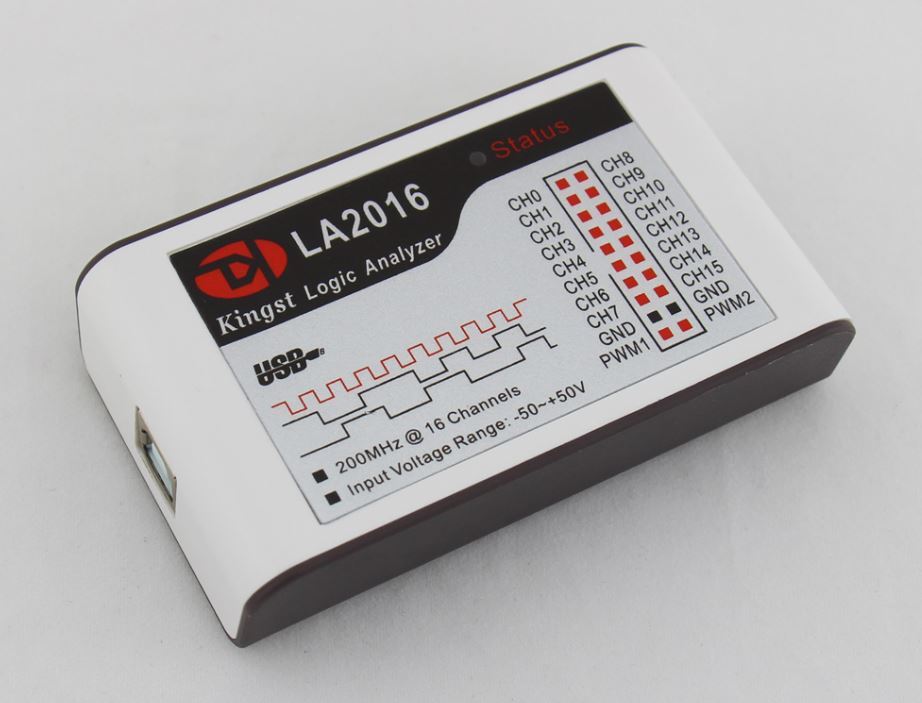

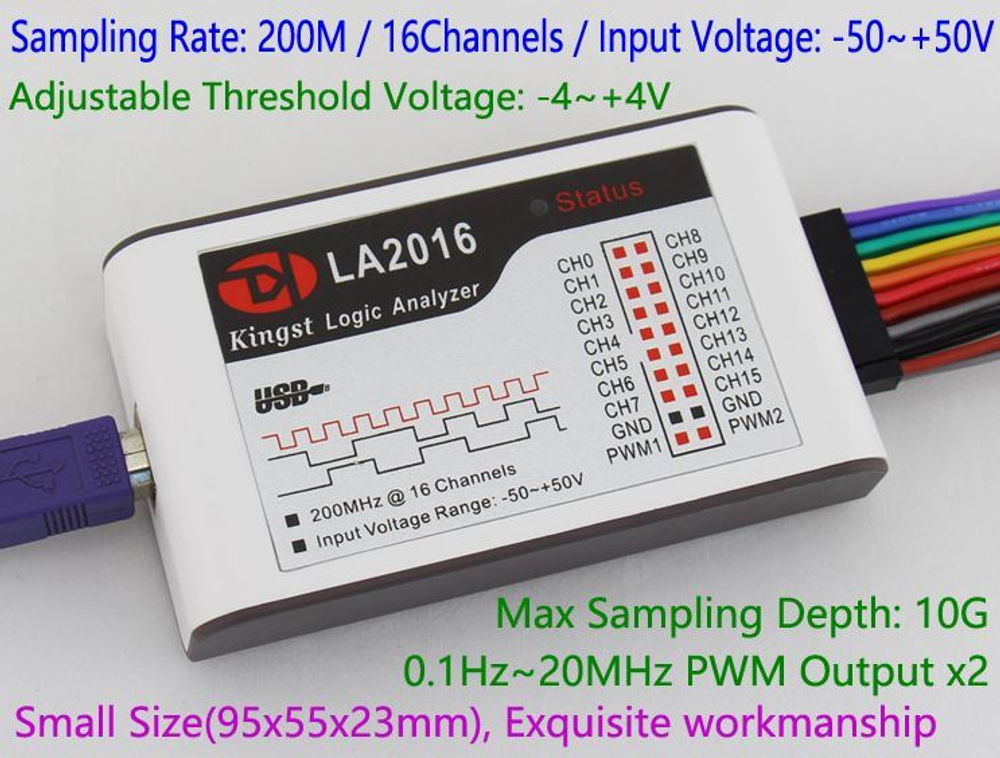

Логический анализатор LA2016 USB

Логический анализатор LA2016 USB LA2016-высокопроизводительный логический анализатор с 16 каналами и частотой дискретизации 200 м. Состоит из двух частей: программного обеспечения на персональном компьютере и аппаратном оборудовании. Он имеет преимущества высокой частоты выборки, большой глубины выборки, просты в использовании и т. д. LA2016 может одновременно использовать 16 цифровых сигналов. Затем отобранные данные могут отображаться, анализироваться, экспортироваться и сохраняться на компьютере. Программное обеспечение также может декодировать данные, если они соответствуют стандартному протоколу поддерживаемого программного обеспечения. Затем декодированные данные могут быть отображены, экспортированы и сохранены. Особенности: Портативный и легкий 200 м Частота дискретизации @ полные каналы Большая глубина выборки и поддержка сжатия Встроенный генератор PWM Совместимый интерфейс USB2.0/3,0 Мощное программное обеспечение и простота в использовании Поддержка онлайн обновления автоматически Спецификация: Количество входных каналов: 16 Максимальная частота дискретизации: 200 м Ширина полосы измерения: 40 м Минимальная ширина импульса может быть снята: 12.5ns Размер аппаратной памяти: 1 Гбит Глубина дискретизации оборудования: 50 м/канал Максимальная глубина сжатия: 10 г/канал Диапазон входного напряжения: -50 В ~ + 50 в Входное сопротивление: 220K?, 12pF Регулируемый измерять пороговое напряжение: 4V ~ + 4V, шаг: 0,01 V Номер PWM каналов: 2 ШИМ Частотный диапазон: 0,1 ~ 20 МГц Шаг регулировки частоты ШИМ: 10 нс PWM ширина импульса Регулировка шаг: 5ns PWM Выходное напряжение: + 3,3 V PWM Выходное сопротивление: 50 ? Ток в режиме ожидания: 150 мА Макс. Рабочий ток: 300 мА Размеры: 95 мм * 55 мм * 23 мм Поддержка ОС: Windows XP, Vista, Windows 7/8/10(32 бит/64 бит) Поддерживаемые стандартные протоколы: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, manner, Modbus, 1 провод, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC инфракрасный, параллельный и т. Д ..
