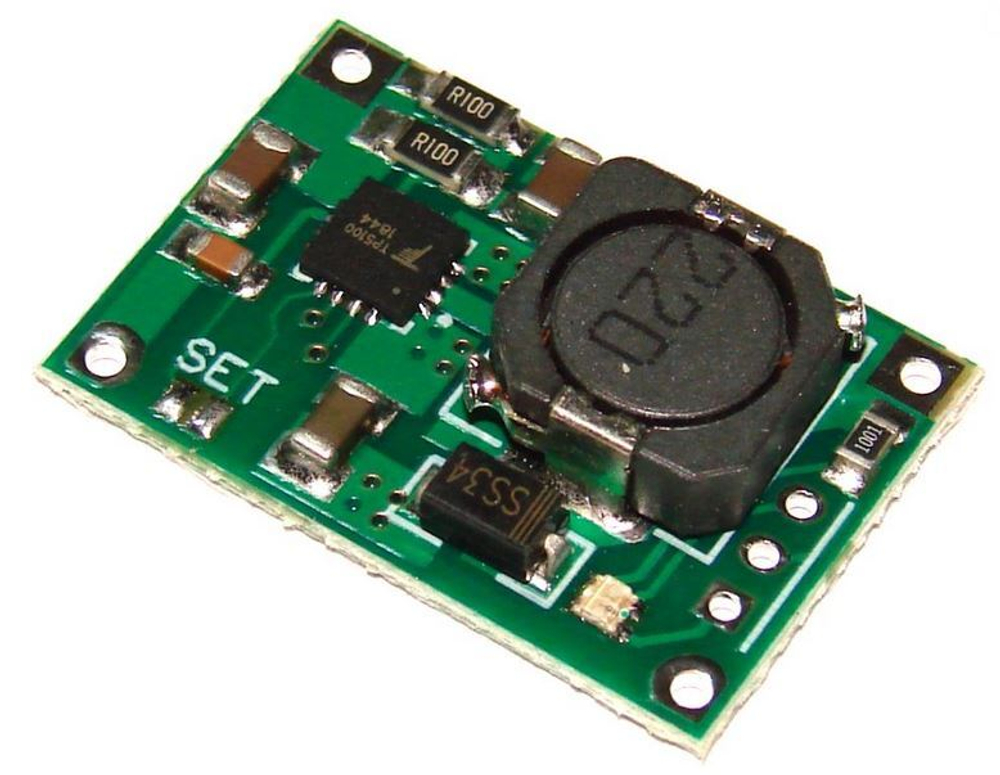

Модуль заряда ET TP5100-1S

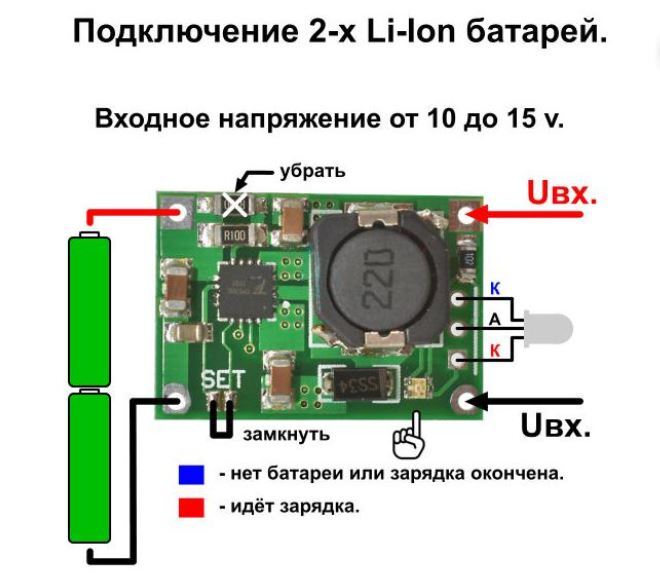

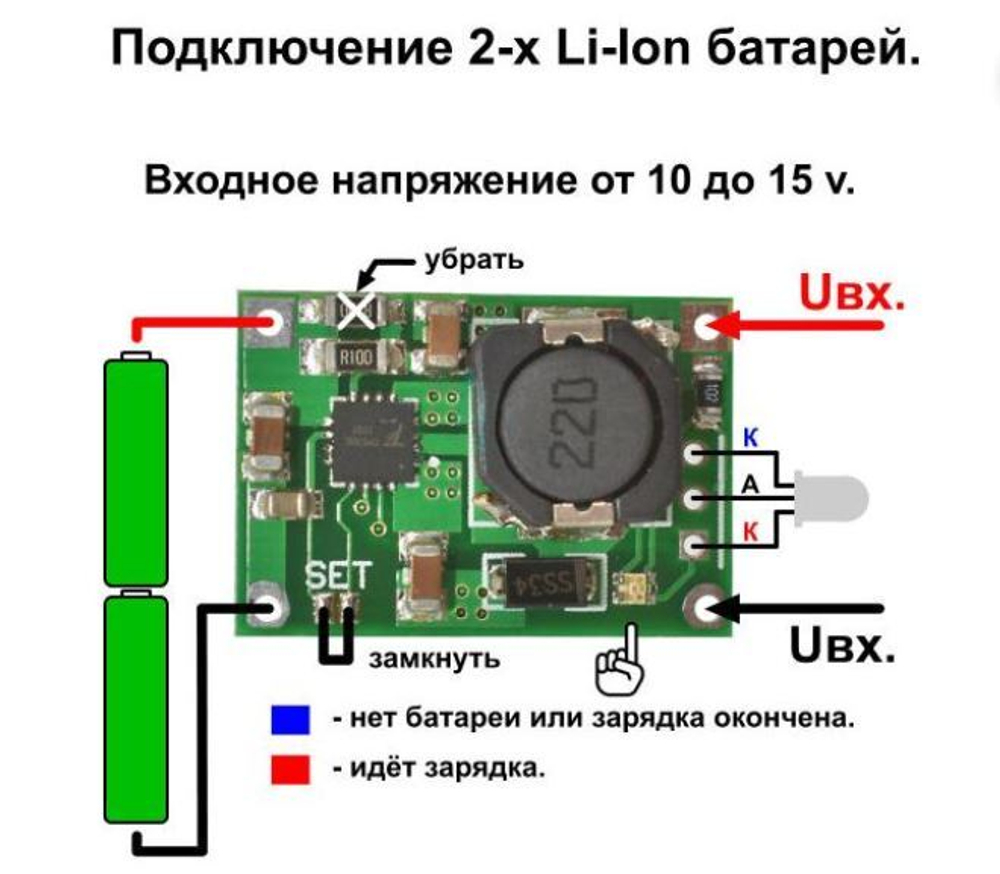

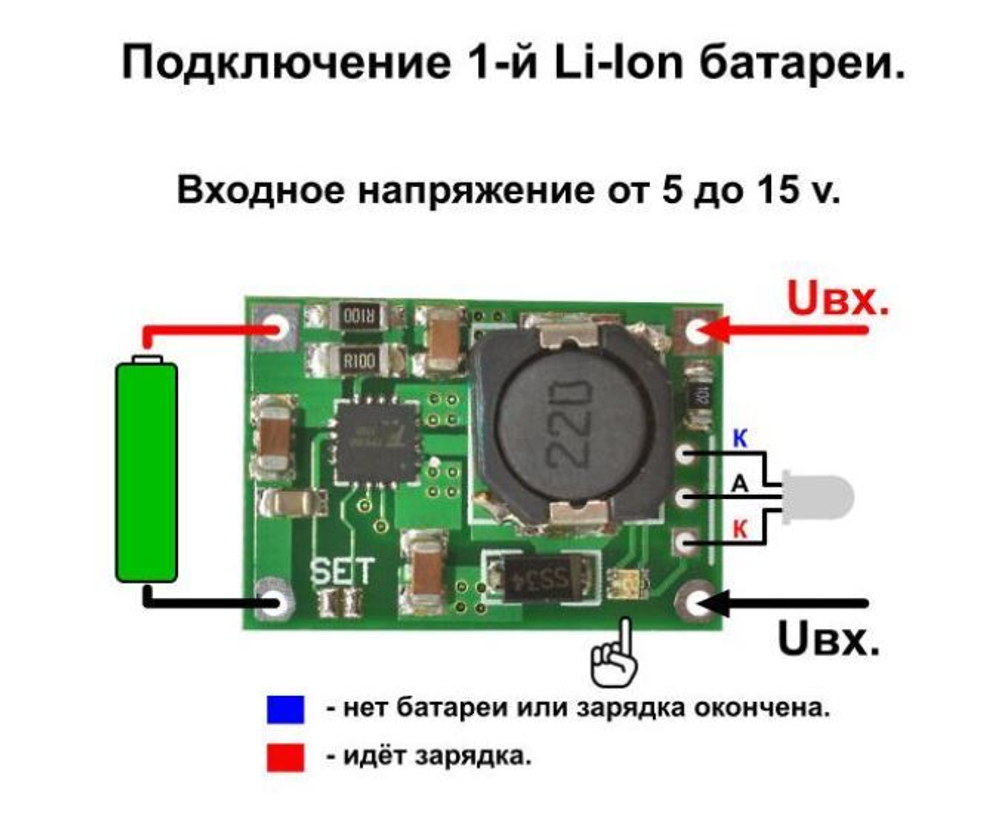

Зарядное устройство ET TP5100-1S для литиевых аккумуляторов. Входное напряжение - от 5 до 15VDC. Напряжение полного заряда для 1-й Li-Ion батареи - 4.2V. Ток заряда - 2A (необходимо приклеить радиатор с обратной стороны платы). При токе заряда 1А - радиатор не нужен, но необходимо выпаять один из двух резисторов с маркировкой "R100". По умолчанию выставлен режим заряда сборки из ОДНОГО Li-Ion элемента. При необходимости заряжать ДВА Li-Ion элемента, нужно впаять перемычку между контактами "SET". Напряжение полного заряда для 2-х, последовательно включенных, Li-Ion батарей - 8.4V. На плате установлены синий и красный светодиоды. Если горит синий - нет батареи или заряд окончен. Если горит красный - идёт зарядка. При необходимости можно установить внешний двухцветный светодиод.
