Описание

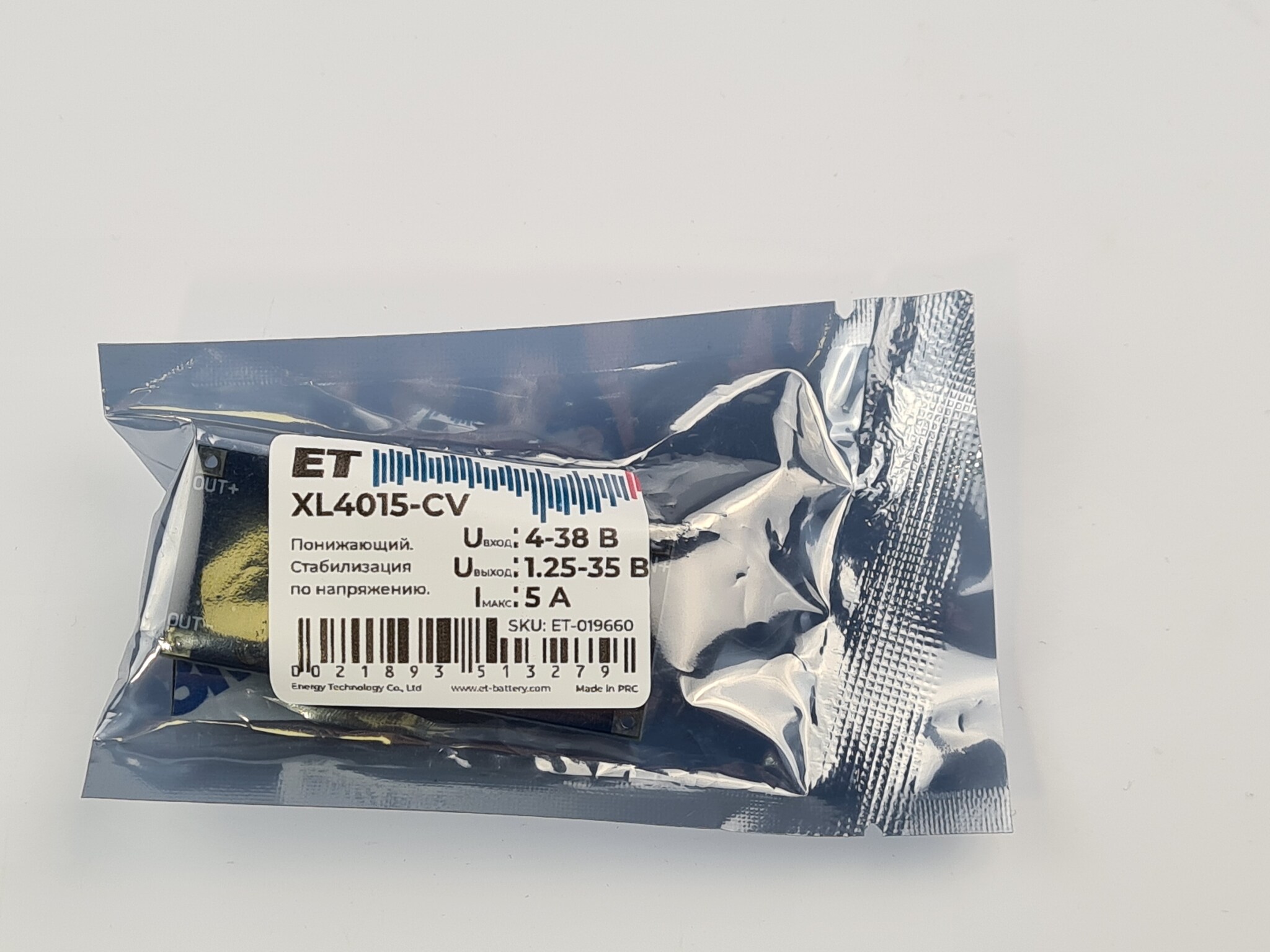

Понижающий DC-DC преобразователь на основе чипа ET Xl4015-CV — это дешевый и мощный для своего маленького размера модуль. У данного модуля можно регулировать напряжение, для этого у модуля один многооборотныый подстроечный резистор номиналом 10 кОм. Также существует специальный вольтамперметр для этого модуля. XL4015 чем то напоминает LM2596, но имеет встроенный полевой транзистор, а так же выходной ток больше — до 5А. XL4015 имеет КПД до 96%, мощность в нагрузке 75ВТ, при максимальном токе 5А. Питается модуль от 8В до 38В, выходное напряжение от 1.25В до 36В. В микросхеме есть защита от короткого замыкания (лимит тока 8 А), защита от перегрева — автоматическое отключение выхода при превышении рабочей температуры. Защита по входу от переполюсовки нет, но можно подключить по входу диод или диодный мост. Технические характеристики преобразователя XL4015 Эффективность преобразования (КПД): до 96%; Частота переключения: 180 кГц; Рабочая температура: от -40 до + 85 °C; Входное напряжение: 8-36 В; Выходное напряжение: 1.25-32 В (регулируемое); Выходной ток: до 5 А; Выходная мощность: 75 Вт; Защита: от короткого замыкания, от перегрева, ограничение выходного тока; Защита от переполюсовки: нет; Размер: 26 x 62 x 16 мм;
Характеристики
Бренд:
Energy Technology
Страна производитель товара:
Китай
Конфигурация:
CV - регулировка (стабилизация) напряжения
Прочее:
Неизолированный
Габариты:
54x24x19мм
Выходное напряжение:
1.25-35В
Выходной ток, А:
5
Входное напряжение:
4-38В
DC-DC Step Boost UP или Boost Down:
Понижающий (Step Down),
Для понижения напряжения (Step Down)
Частота преобразования:
180кГц
Класс опасности товара
Не опасен
Заводской номер/Cross Reference (p/n) :
ET-019660, ET XL4015-CV
Заводской номер (p/n) :
ET-019660, ET XL4015-CV
